Jeneratör Titreşim Nedenleri: Normal mi, Anormal mi?

Jeneratörde Titreşim Normal mi? Normal ve Anormal Titreşim Arasındaki Fark

Jeneratör çalışırken bir miktar titreşim üretir; bu tek başına arıza işareti değildir. Sorun, titreşimin büyüklüğü, düzeni ve zaman içindeki değişiminde ortaya çıkar. Çalışma frekansına bağlı, hafif ve sabit kalan titreşim normal kabul edilirken; ani artan, düzensiz veya sesli hale gelen titreşim dikkate alınması gereken bir sinyaldir.

Bu rehberde jeneratör titreşiminin hangi seviyede normal sayıldığını, jeneratör titreşim nedenlerinin mekanik, elektriksel ve çevresel başlıklar altında nasıl sınıflandırıldığını, güvenli teşhis adımlarını ve önleyici bakım yaklaşımını bulacaksınız. Amaç, titreşimi “normaldir” diye geçiştirmek yerine ölçülebilir verilerle değerlendirmenizi sağlamaktır.

Kabul Edilebilir Titreşim Seviyeleri

Titreşim değerlendirmesinde en yaygın referans, ISO 10816 (yeni adıyla ISO 20816) standardıdır. Bu standart, makine tipine ve gücüne göre titreşim hızını mm/s (RMS) cinsinden sınıflara ayırır. Sabit tesis jeneratörleri için tipik kabul aralıkları şöyledir:

Titreşim Hızı (mm/s RMS)	Değerlendirme	Önerilen Aksiyon
0 – 2,8	İyi	Normal izleme
2,8 – 7,1	Kabul edilebilir	Trend takibi
7,1 – 18	Uyarı	Kısa sürede inceleme
18 üzeri	Riskli	Durdurma ve teşhis

Bu değerler jeneratörün gücüne, devrine ve montaj tipine göre değişir. Üretici kılavuzu her zaman ilk referanstır. Ölçüm, yatak yuvasına dik üç eksende (yatay, dikey, eksenel) alınmalıdır; tek eksen ölçümü yanıltıcı olur.

Anormal Titreşimin Belirtileri

Anormal titreşimi normalden ayıran işaretler şunlardır:

• Titreşim genliğinde ani ve açıklanamayan artış
• Devirle orantılı olmayan, düzensiz ritim
• Metalik vuruntu, uğultu veya tıkırtı sesi
• Gövde, şasi veya bağlantı cıvatalarında gevşeme
• Yatak bölgesinde normalin üzerinde ısınma
• Yük değişimine bağlı olmadan süren sürekli titreşim

Bu belirtilerden ikisi veya daha fazlası bir aradaysa, jeneratör vibrasyonu artık izleme değil müdahale gerektiren bir durumdur.

En Yaygın Jeneratör Titreşim Nedenleri

Jeneratör titreşim nedenleri üç ana grupta toplanır: mekanik, elektriksel ve kurulum/çevresel. Doğru teşhis için hangi grubun baskın olduğunu belirlemek gerekir; çünkü müdahale yöntemi tamamen farklıdır.

Mekanik Nedenler

Mekanik kaynaklı titreşim, jeneratör titreşiminin en sık görülen nedenidir.

• Yanlış hizalama: Motor ile jeneratör arasındaki kaplin hizası bozulduğunda eksenel ve radyal titreşim oluşur. 0,05 mm üzerindeki hizalama sapması ölçülebilir titreşim artışı yaratır.
• Rotor dengesizliği: Rotor üzerindeki kütle dağılımı bozulduğunda devirle orantılı (1X) titreşim görülür. Sargı değişimi veya ağırlık kaybı sonrası sık rastlanır.
• Yatak aşınması: Rulman boşluğu arttıkça yüksek frekanslı titreşim ve ısınma birlikte ortaya çıkar.
• Gevşek bağlantılar: Şasi, kaplin veya yatak cıvatalarının gevşemesi düzensiz titreşim üretir.
• Kayış gerginliği: Kayışlı sistemlerde aşırı veya yetersiz gerginlik hem titreşim hem erken aşınma yaratır.

Elektriksel Nedenler

Elektriksel kaynaklı titreşim, genellikle yük ve şebeke kalitesiyle ilişkilidir.

• Dengesiz yük: Fazlar arası yük farkı, manyetik kuvvetlerde dengesizlik ve iki kat frekanslı (2X) titreşim oluşturur.
• Harmonik bozulma: Şebekedeki harmonik bozulma, sargılarda ek ısınma ve titreşim yaratır. THD %5’in üzerine çıktığında etki belirginleşir.
• Kısa devre: Sargı içi kısa devre, düzensiz manyetik çekim ve ani titreşim sıçramalarına yol açar.
• Rotor sargı sorunları: Sargı arızası, rotor dengesizliğini taklit eden titreşim deseni üretebilir; ayırt etmek için spektrum analizi gerekir.

Kurulum ve Çevresel Faktörler

• Yetersiz temel: Beton temel rijitliği düşükse jeneratör kendi titreşimini büyütür.
• Esnek montaj: Yanlış seçilmiş titreşim izolatörleri rezonansa neden olabilir.
• Zemin titreşimi: Yakındaki pres, kompresör veya ağır makine kaynaklı dış titreşim jeneratöre iletilir.

Jeneratör Titreşiminin Zararları ve Riskleri

Titreşim kısa vadede performansı, uzun vadede ise tüm makinenin ömrünü etkiler.

Kısa Vadeli Etkiler

• Artan gürültü seviyesi ve çalışma konforunun bozulması
• Bağlantı elemanlarının gevşemesi
• Yakıt tüketiminde ve çıkış kalitesinde hafif bozulma
• Sensör ve ölçüm cihazlarında okuma sapması

Uzun Vadeli Hasar ve Maliyetler

• Yatak arızası: Sürekli titreşim, rulman ömrünü normalin %40-60’ına kadar düşürebilir.
• Mil hasarı: Yorulma çatlakları ve mil eğilmesi
• Sargı izolasyon bozulması: Titreşim kaynaklı aşınma, izolasyon ömrünü kısaltır ve jeneratör arıza riskini artırır.
• Conta ve sızdırmazlık sorunları: Yağ ve soğutma sıvısı kaçakları
• Beklenmedik duruş: Kritik tesislerde üretim kaybı ve enerji sürekliliği sorunu

Titreşim Kaynağını Belirleme: Adım Adım Teşhis Yöntemleri

Teşhis, basitten karmaşığa doğru ilerlemelidir. Her adımda güvenlik önceliklidir: ölçüm öncesi enerji izolasyonu ve üretici kılavuzuna uygun çalışma şarttır.

Görsel ve İşitsel Kontroller

• Jeneratörü durdurun, enerjiyi izole edin ve kilit/etiket prosedürünü uygulayın.
• Cıvata, kaplin ve yatak bağlantılarını gözle kontrol edin.
• Yağ sızıntısı, aşınma izi ve renk değişimini arayın.
• Çalışma sırasında sesi dinleyin: vuruntu mekanik, uğultu elektriksel kaynak işareti olabilir.
• Yatak bölgesine dokunarak sıcaklık farkını değerlendirin (güvenli mesafeden, termal kamera tercih edilir).

Titreşim Ölçüm Cihazları ve Analiz

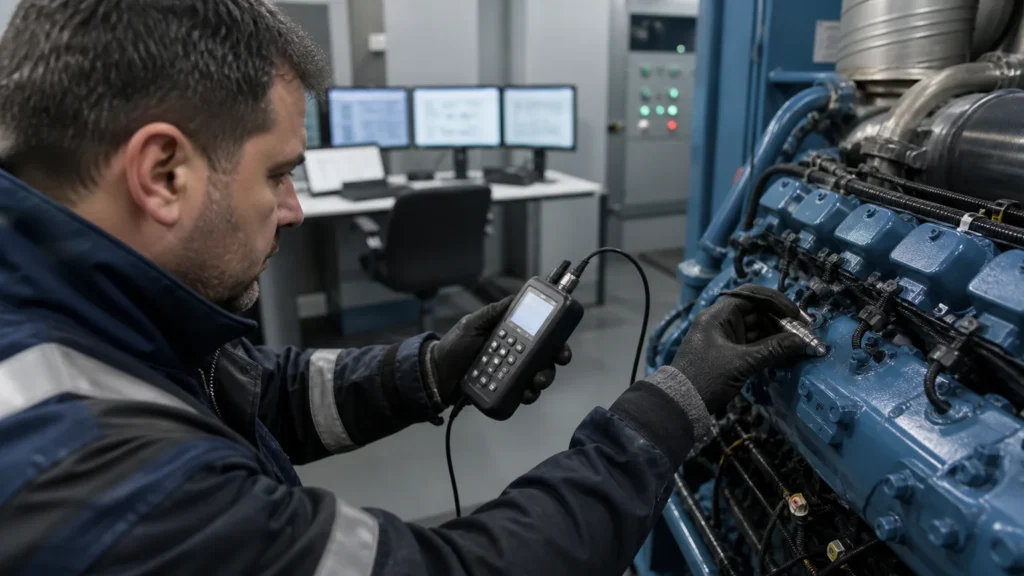

Titreşim ölçümü için akselerometre veya vibrasyon metre kullanılır. Ölçüm üç eksende alınmalı ve kayıt altına alınmalıdır. İleri teşhiste spektrum analizi devreye girer:

• 1X baskın → rotor dengesizliği
• 2X baskın → hizalama sorunu veya elektriksel dengesizlik
• Yüksek frekanslı bileşenler → yatak aşınması

Titreşim sensörü ile sürekli izleme, tek seferlik ölçümden daha değerlidir; çünkü trend analizi erken uyarı sağlar.

Profesyonel Yardım Ne Zaman Gerekli?

Şu durumlarda jeneratör servisi çağırın:

• Titreşim değeri ISO eşiğini aşıyorsa
• Ani artış veya düzensizlik varsa
• Elektriksel kaynak şüphesi varsa (sargı, harmonik, faz dengesizliği)
• Balans veya hizalama düzeltmesi gerekiyorsa
• Yatak değişimi veya rotor müdahalesi söz konusuysa

Jeneratör Titreşimini Önleme ve Giderme Yöntemleri

Doğru Kurulum ve Hizalama

Temel, jeneratör ağırlığını ve dinamik yükleri karşılayacak rijitlikte olmalıdır. Kaplin hizalaması lazer hizalama cihazıyla yapılmalı ve toleranslar üretici değerlerine göre ayarlanmalıdır. Esnek kaplin seçimi, küçük sapmaları tolere ederek yatak yükünü azaltır.

Periyodik Bakımın Önemi

Periyodik bakım, titreşim kaynaklı arızaların büyük bölümünü önler. Tipik bir bakım takvimi:

• Aylık: Görsel kontrol, cıvata torku, ses dinleme
• 3 aylık: Titreşim ölçümü ve kayıt
• 6 aylık: Yağlama, yatak kontrolü, hizalama doğrulama
• Yıllık: Kapsamlı titreşim analizi, sargı testleri

Yük Dengeleme ve Elektriksel Kontroller

Fazlar arası yük farkı %10’un altında tutulmalıdır. Harmonik bozulma yüksekse harmonik filtre veya aktif kompanzasyon değerlendirilmelidir. Sargı izolasyon direnci düzenli ölçülmeli ve kayıt altına alınmalıdır.

Jeneratör Titreşim Nedenleri: Sık Yapılan Hatalar ve Yanlış Bilinenler

Hatalı Müdahaleler

• Titreşimi ölçmeden “normaldir” diyerek geçiştirmek
• Uygun olmayan yedek parça kullanmak
• Hizalamayı göz kararı yapmak
• Bakımı ertelemek
• Yetkisiz kişilerce balans ayarı denemesi

Önemsiz Sanılan Titreşimler

“Her titreşim normaldir” ve “Yeni jeneratörde titreşim olmaz” en yaygın iki yanlış inanıştır. Yeni jeneratörde de kurulum hatası veya taşıma kaynaklı hizalama bozukluğu nedeniyle titreşim görülebilir. Hafif görünen titreşim, aylar içinde yatak arızasına dönüşebilir.

Jeneratör Titreşim Sorununda Servis ve Maliyet Yönetimi

Servis Çağırma Kriterleri

Titreşim ISO eşiğini aştığında, ani değişim olduğunda veya elektriksel şüphe varsa profesyonel destek alınmalıdır. Kendi başına yapılabilecekler; görsel kontrol, ses dinleme ve basit ölçümle sınırlıdır.

Bakım ve Onarım Maliyetleri

Tipik maliyet aralıkları (piyasa ortalaması, değişkenlik gösterebilir):

• Teşhis ve titreşim analizi: düşük-orta seviye
• Hizalama düzeltmesi: orta seviye
• Yatak değişimi: orta-yüksek seviye
• Rotor balans ayarı: orta-yüksek seviye
• Sargı onarımı: yüksek seviye

Önleyici bakımın maliyeti, arıza sonrası onarımın genellikle küçük bir bölümüdür. Plansız duruşun üretim kaybı ise çoğu zaman onarım maliyetini aşar.

Servis Sözleşmesinin Avantajları

Periyodik bakım sözleşmeleri; düzenli ölçüm, erken teşhis ve öngörülebilir bütçe sağlar. Enerji sürekliliği kritik olan tesislerde önleyici bakımın geri dönüşü belirgindir.

Titreşim Analizi ile Jeneratör Sağlığını İzleme

Titreşim İzleme Sistemleri

Sürekli izleme sistemleri, yatak yuvasına yerleştirilen titreşim sensörü ile veri toplar. Uzaktan izleme, sahadaki personel olmadan durum takibi sağlar.

Veri Toplama ve Trend Analizi

Titreşim verisi düzenli aralıklarla kaydedilir ve trend analizi ile değerlendirilir. Artış eğilimi, arıza oluşmadan müdahale imkânı verir. Bu yaklaşım, kestirimci bakım (predictive maintenance) olarak bilinir ve Endüstri 4.0/IoT altyapısıyla entegre edilebilir.

Sıkça Sorulan Sorular

Jeneratörde titreşim normal mi?

Hafif, düzenli ve çalışma frekansıyla uyumlu titreşim normaldir. ISO 10816 eşiklerinin altında kalan değerler kabul edilebilir. Ancak ani artış, düzensizlik veya sesli titreşim normal değildir ve incelenmelidir.

Jeneratör neden titrer?

En yaygın jeneratör titreşim nedenleri; yanlış hizalama, rotor dengesizliği, yatak aşınması, gevşek bağlantılar, dengesiz yük ve harmonik bozulmadır. Kurulum hataları ve zemin titreşimi de tetikleyici olabilir.

Jeneratör titreşimi nasıl geçer?

Kaynağa göre müdahale gerekir: hizalama düzeltmesi, balans ayarı, yatak değişimi veya yük dengeleme. Ölçüm yapılmadan müdahale edilmemelidir. Yetkin teknik personel ve üretici kılavuzu şarttır.

Jeneratör titreşim ölçümü nasıl yapılır?

Akselerometre veya vibrasyon metre ile üç eksende ölçüm alınır. Değerler mm/s RMS cinsinden kaydedilir ve ISO eşikleriyle karşılaştırılır. İleri teşhis için spektrum analizi kullanılır.

Yeni jeneratörde titreşim olur mu?

Olabilir. Taşıma, kurulum hatası, hizalama bozukluğu veya temel yetersizliği yeni jeneratörde de titreşim yaratır. İlk çalıştırmada ölçüm alınması referans değer sağlar.

Jeneratör titreşimi hangi arızalara yol açar?

Uzun süreli titreşim; yatak arızası, mil hasarı, sargı izolasyon bozulması, conta sızıntısı ve beklenmedik duruşlara yol açar. Enerji sürekliliği kritik tesislerde bu risk doğrudan üretim kaybına dönüşür.

Jeneratör titreşimini doğru yönetmenin temeli; ölçüm, kayıt ve trend takibidir. Hafif titreşimi izlemek, anormal titreşimi ise kaynağına göre müdahale etmek gerekir. Enerji izolasyonu, üretici kılavuzu ve yetkin teknik personel gerekliliği her aşamada geçerlidir. Düzenli periyodik bakım ve titreşim analizi, hem jeneratör ömrünü uzatır hem de plansız duruş maliyetini düşürür.
